產 品 參 數
| 品牌 | 金泰瀛 | 加工定制 | 是 |
| 類型 | 機械臂式 | 適用領域 | 醫用 |
| 用途 | 工業用 | 槽數 | 單槽 |
| 型號 | JTA-1120YT | 超聲清洗頻率 | 40KHz |
| 清洗溫度 | 常溫-100（℃） | 工作方式 | 超聲波清洗 |
| 外形尺寸 | 1400×800×1000mm | 功率 | 20.5kw |
| 振子 | 120顆 | 震動方式 | 底震 |
JTA-1120YT醫用單槽超聲波清洗機整個工作過程由PLC控制，設備主線由1個功能槽組成，采用成熟的環保型全水劑清洗工藝。其工作原理是利用超聲波特有的空化效應并結合純凈水的除污作用+循環內壁沖洗（利用可伸縮夾頭實現管材內壁活性流水通過，夾頭固定在升降托盤上）使工件內外表面達到潔凈要求后，再采用一道潔凈空氣對內壁進行吹水處理。
人工對接軟管進出口→升降機構下降到低位→超聲波清洗→內循環沖洗→清洗時間到超聲波停止 →內循環停止→升降機構自動升起到高位→軟管內壁吹水啟動→吹水時間到 →人工取件
TA-1120YT單槽多功能式超聲波清洗機整個工作過程由PLC控制，設備主線由1個功能槽組成，采用成熟的環保型全水劑清洗工藝。其工作原理是利用超聲波特有的空化效應并結合純凈水的除污作用+循環內壁沖洗（利用可伸縮夾頭實現管材內壁活性流水通過，夾頭固定在升降托盤上）使工件內外表面達到潔凈要求后，再采用1道潔凈空氣對內壁進行吹水處理。
該機除需人工在設備高位處放、取管材外，其余定時及清洗工作全部由設備自行完成。該機為半封閉型，外觀造型美觀大方。設置觸摸屏操作界面。電控部分采用進口優質件，性能穩定。設備具有自動化程度高、洗凈效果好、清洗速度快、機動性強、使用方便、外形美觀、結構合理、使用壽命長等特點，是理想的醫療行業管材洗凈專用設備。
|
槽號 |
工序方法 |
處理介質 |
超聲波 |
擺動 |
加熱功率 |
過濾精度 |
進/排水 |
定時 |
|
|
槽體 |
儲液箱 |
||||||||
|
1 |
超聲波清洗 (去污) |
純水 |
6000W 40KHz |
有 |
12KW |
|
2μ |
有 |
有 |
|
2 |
內壁循環沖洗
|
純水 |
|
|
|
|
2μ |
有 |
有 |
|
3 |
內壁吹水 |
潔凈空氣 |
|
|
|
|
0.1μ |
|
有 |
九. 設備各部分配置：
|
超聲波 清洗槽 |
數 量 |
1個工位； |
|
有效尺寸 |
（長×寬×深）550×1500×500/mm； |
|
|
材 質 |
進口SUS316L不銹鋼板； |
|
|
結 構 |
1.設有低液位保護； 2.設有4面齒狀溢流口，可快速排走液面漂浮的油污和臟物，排走的清洗液經溢流口流向排水管 （小流量進水可使液 面高位漂浮物溢流到機臺外減少工件提升后漂浮物二次粘附到工件表面）。 3.自循環過濾后補回清洗槽，循環使用； 3.槽體外貼10mm厚保溫棉，減少熱能損耗； 4.槽底帶幅度設計，便于排液和清理槽體杜絕死角殘留污漬； 5.設有進水口、排水口，排水管道與設備總排水管相連； |
|
|
超聲波 |
1.頻率：40KHz； 2.功率：6000W（功率可調）； 3.安裝方式：槽底部安裝有120組震子，功率50W/組；超聲波功率：50W×120組=6000W; 4.控制方式：升降機構下降到低位定時開啟，時間到自行關閉； |
|
|
提升機構 |
1套； 采用亞德客氣缸+直線滑塊(氣源0.5Mpa) |
|
|
內循環沖洗 |
1套 |
|
|
采用磁力泵，泵前有粗過濾，泵后有細過濾； |
||
|
1套10"不銹鋼過濾器，內置過濾棉芯，過濾精度：2μ； |
||
|
內循環壓力可調，可顯示； |
||
|
內循環儲液槽1個，箱底斜面設計，便于排水和清理殘?jiān)?/span> 配有箱蓋和排污閥，排污閥和總排水管連接，可直接排放； |
||
|
加熱系統 |
主清洗槽安裝12KW鑄鋁加熱板，OMRON數顯溫控，溫控范圍：RT~ 6 0℃ |
|
|
可移動清洗夾具 |
設計夾具Φ6mm批量生產，每次可同時放置13條工件； |
|
|
內壁吹水功能 |
采用無油風機+高效過濾器+自動閥切換（內壁沖洗和內壁吹水切換） |
|
控制方式 |
1.設置觸摸屏操作界面，； 2.具有自動恒溫，液位保護等各種控制及保護功能； 3.所有超聲波發生器電源及音波輸出高頻線均為內插頭座方式連接，便于維修及 美觀。每個獨立發生器均有功率無級可調，帶電流實時顯示； 3.清洗工序可單獨設置定時功能； 4.清洗槽設置加熱功能 |
|
材 質 |
1.底座采用不銹鋼型材制作； 2.門板采用不銹鋼砂膠板； |

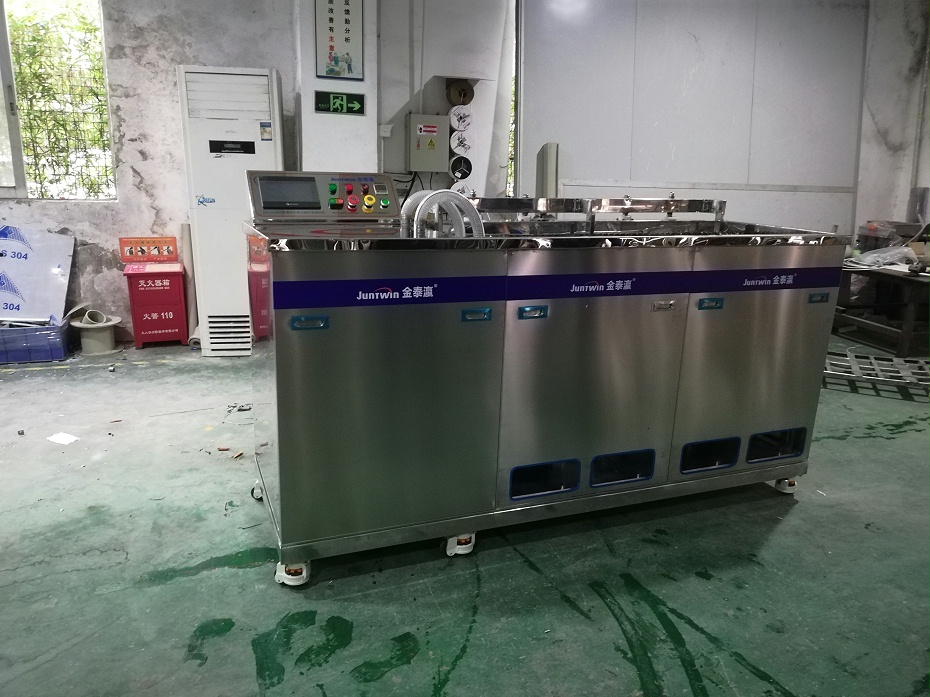

產品實拍
深圳市金泰瀛環保設備有限公司成立于2000年，是一家20年來專業生產制造工業清洗設備的高新技術企業。公司主要生產制造超聲波清洗機、噴淋清洗機、碳?xì)淝逑礄C(jī)、酸洗線，電鍍線，灌裝機、攪拌機、消毒水生產設備等工業用清洗清潔設備。
